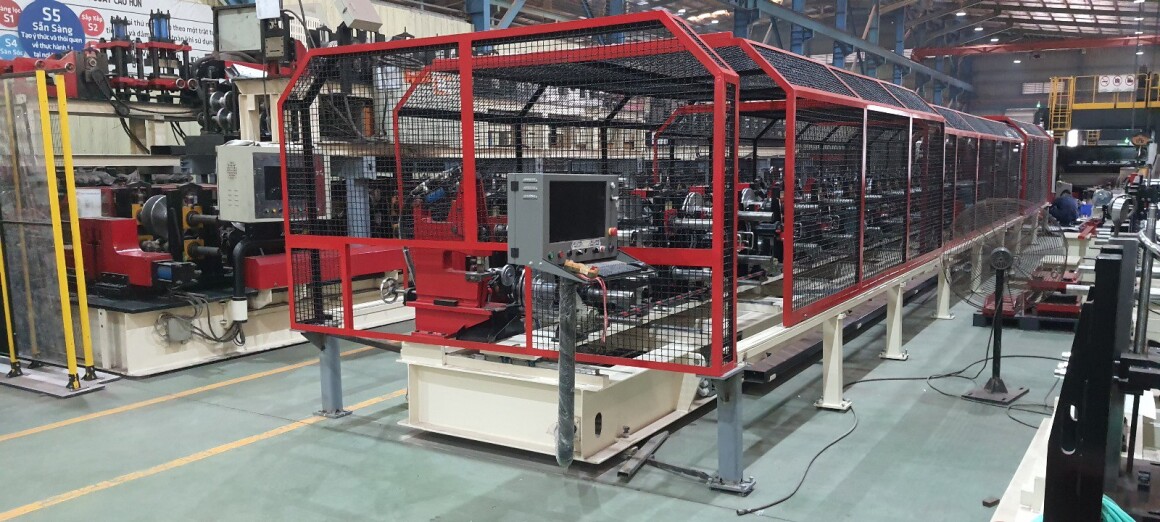

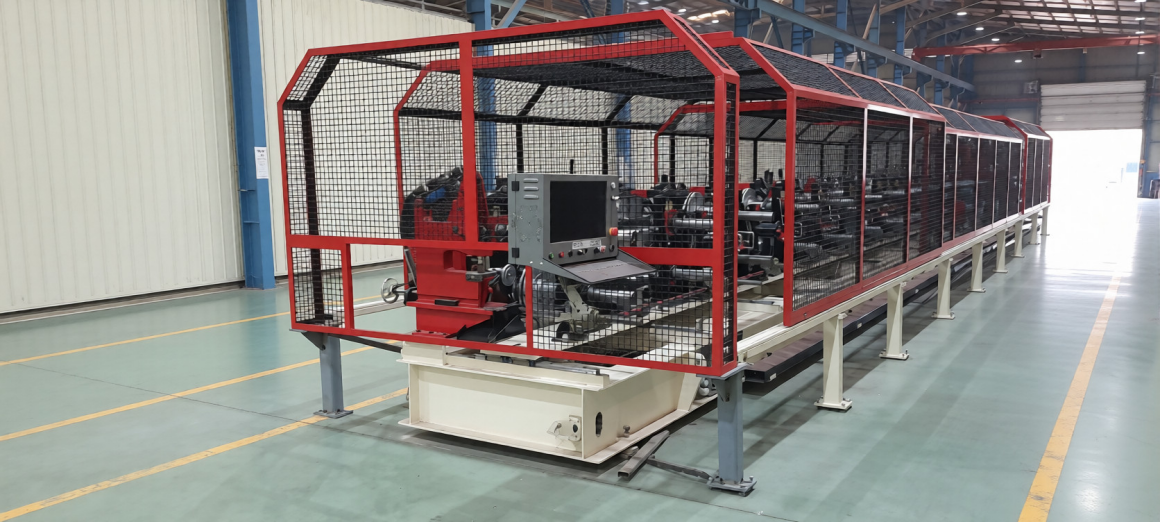

Автоматическая профилегибочная машина для производства профилей C/Z
Автоматическое профилегибочное оборудование предназначено для массового производства металлических профилей типа C и Z различных размеров и форм, широко используемых в строительстве, машиностроении и производстве металлических конструкций. Машина обеспечивает высокую производительность, точность и качество продукции за счет автоматизации процессов.
-
Основные характеристики

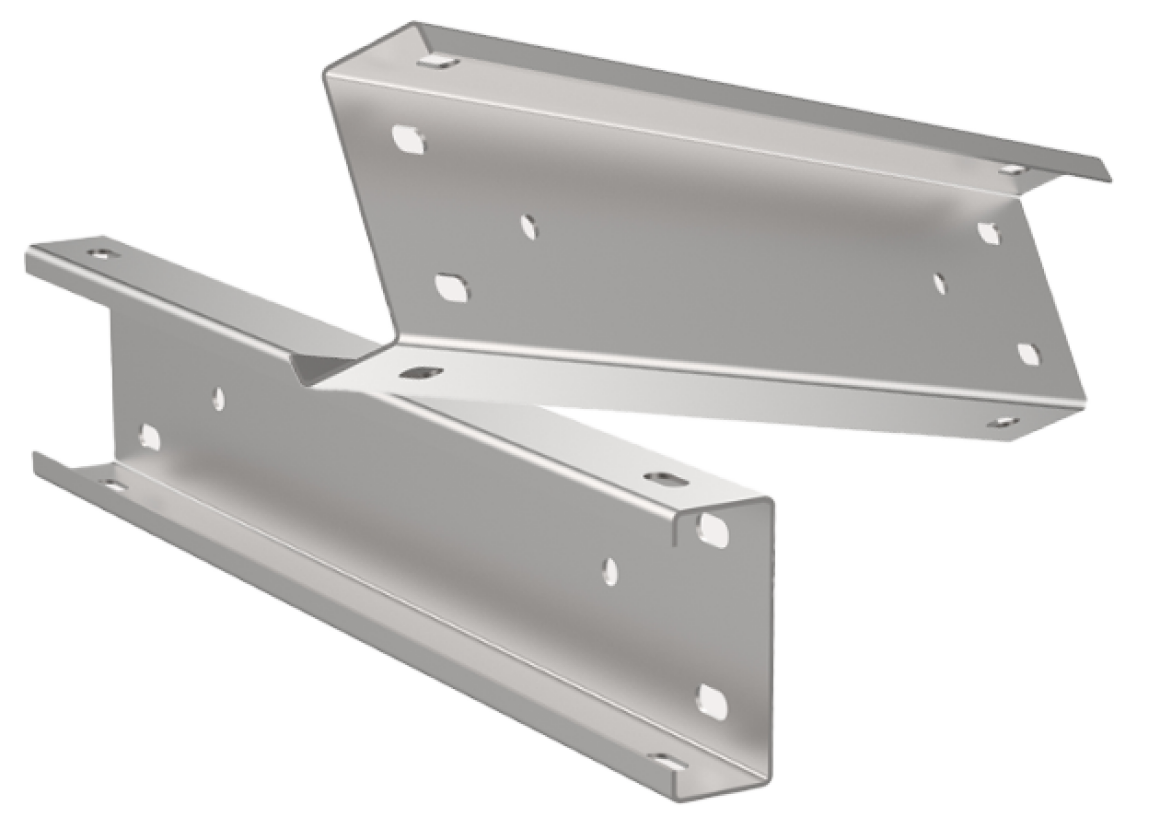

- Тип профилей: C, Z
- Производительность: до 16-20 метров в минуту (зависит от размера профиля)
- Длина профиля: регулируемая, обычно от 3 до 12 метров
- Толщина металла: 1,2–3,2 мм (зависит от модели)
- Материал: сталь, алюминий, другие металлы
- Автоматизация: полностью автоматическая или полуавтоматическая
- Управление: PLC-система с сенсорным дисплеем
-
Марка компонентов
- PLC-система с сенсорным дисплеем SIEMENS – Германия или DELTA – Тайвань
- Энкодеры KUBLER – Германия или DELTA – Тайвань
- Электродвигатель TOSHIBA – Япония или ABB – Швейцария
- Гидравлические компоненты YUKEN – Япония
- Вырубной штамп SKD11 изготовлен на прецизионном станке с ЧПУ,имеет твердость 52–58 HRC
- Ролики из стали C45 изготовлены на прецизионном станке с ЧПУ, с твердым хромовым покрытием (термообработка – опция)
-
Технические характеристикиВес машин: 28 тонн
Измерение: Д=16 м; Ш=2,5 м, В=2,0 м
Скорость формовани: 16–20 метров в минуту(без перфорации)

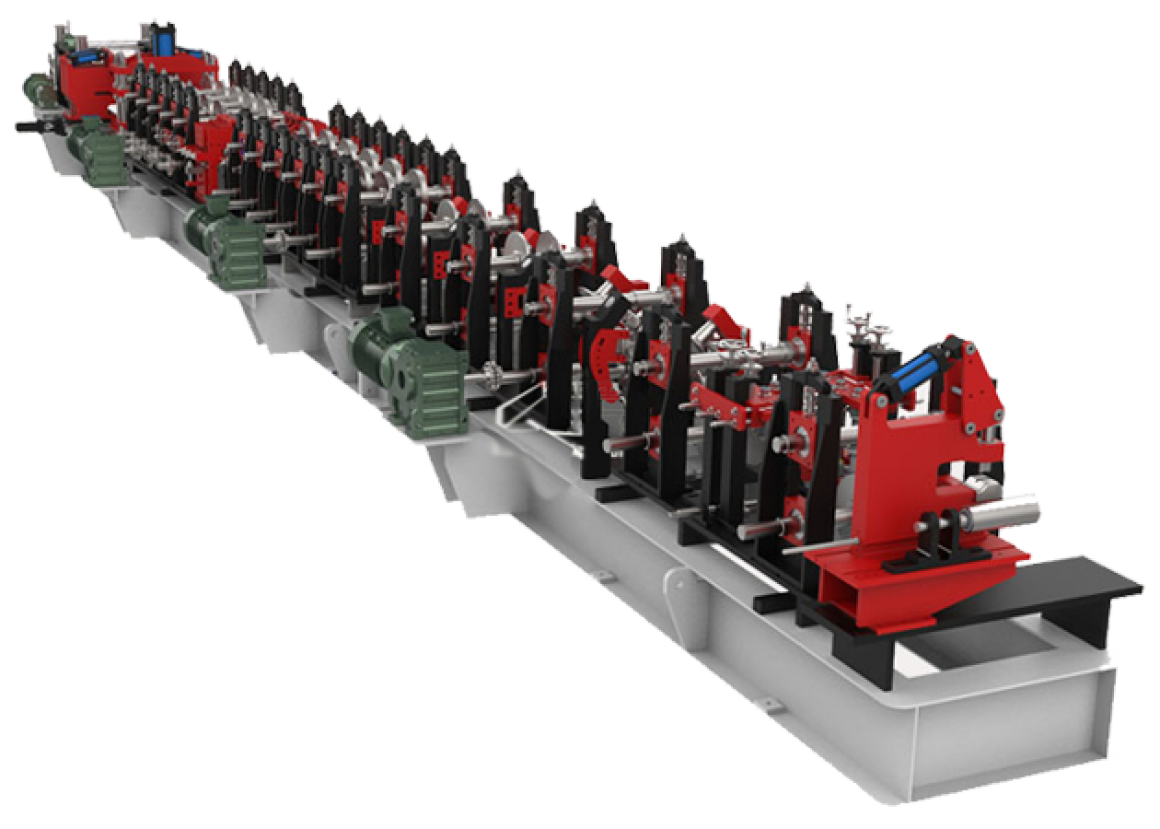

Роликовые станции : формирование губы-06, формование боковых сторон-11, станции вытягивания-05, регулировка против расклешения-01
Система трансмиссии: электродвигатель и коробка передач
Система резки: гидравлический цилиндр
Технология резки: детальная резка и резка лома
Система перфорации: гидравлический цилиндр
Технология штамповки: 03 отдельные станции пробивки. Положение достигается сервоприводом.
Система управления: PLC-система с сенсорным дисплеем, HMI автоматически программируемый
Диапазон размеров: C100–C350 и Z100–Z350
Изменение размера: автоматический с помощью серводвигателя
Толщина материала:1,2 – 3,2 мм
Ширина материала: для C: 200–563 ммДля Z: 206–569 мм
Предел текучести материала: G300 – G550 МПа -
ПреимуществаВысокая точность и качество профилей
Быстрая смена размеров и форм
Минимальные затраты времени на подготовку
Возможность производства различных размеров и конфигураций
Минимальное участие оператора после настройки
Надежность и долговечность оборудования
Конструкция и компоненты:
-
Рамы и каркасы: прочные металлические конструкции для устойчивости и долговечности
-
Ролики и формовочные валы: изготовлены из закаленной стали, обеспечивают точное формование
-

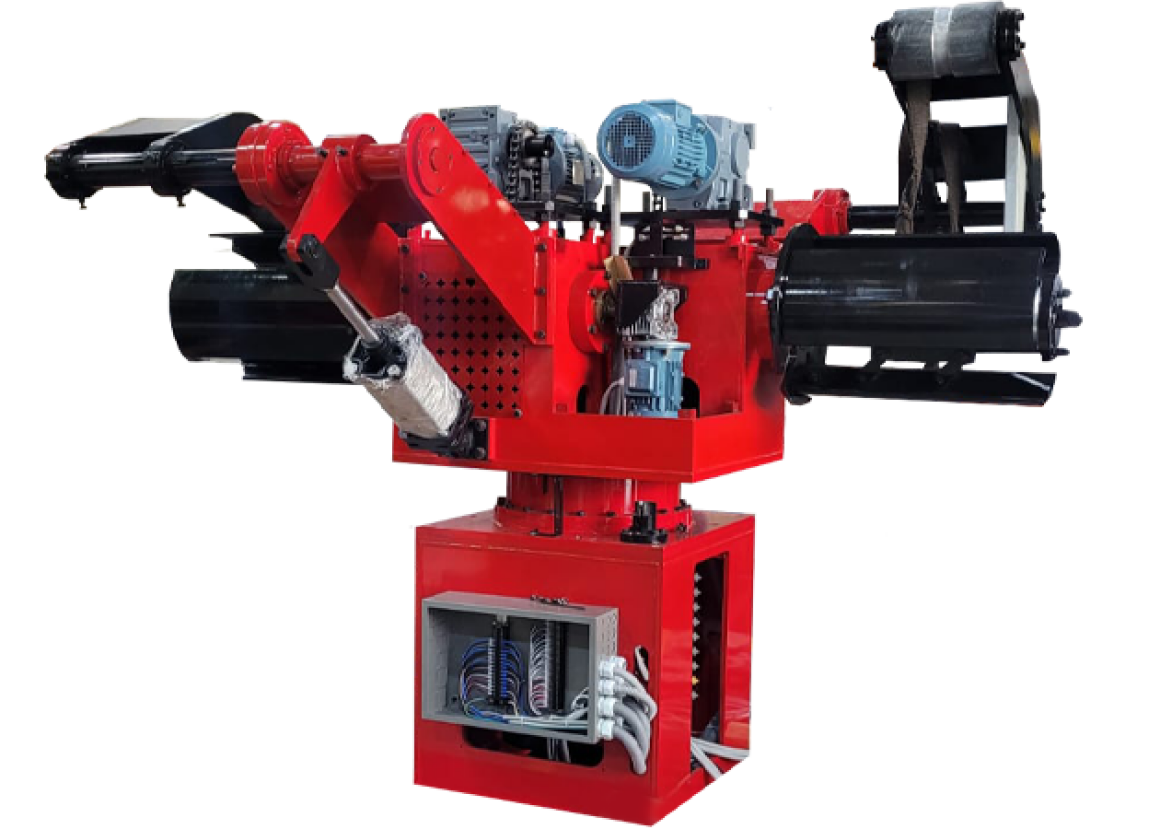

Механизм подачи: автоматический, с системой подачи металла
-
Система охлаждения: для предотвращения перегрева роликов и формовочных элементов
-
Система резки: автоматическая или полуавтоматическая, для обрезки профиля по длине
-
Система смазки: автоматическая смазка роликов и формовочных элементов
-
Дисплей управления: сенсорный экран для настройки параметров и контроля процесса
