Машина для поперечной и продольной резки

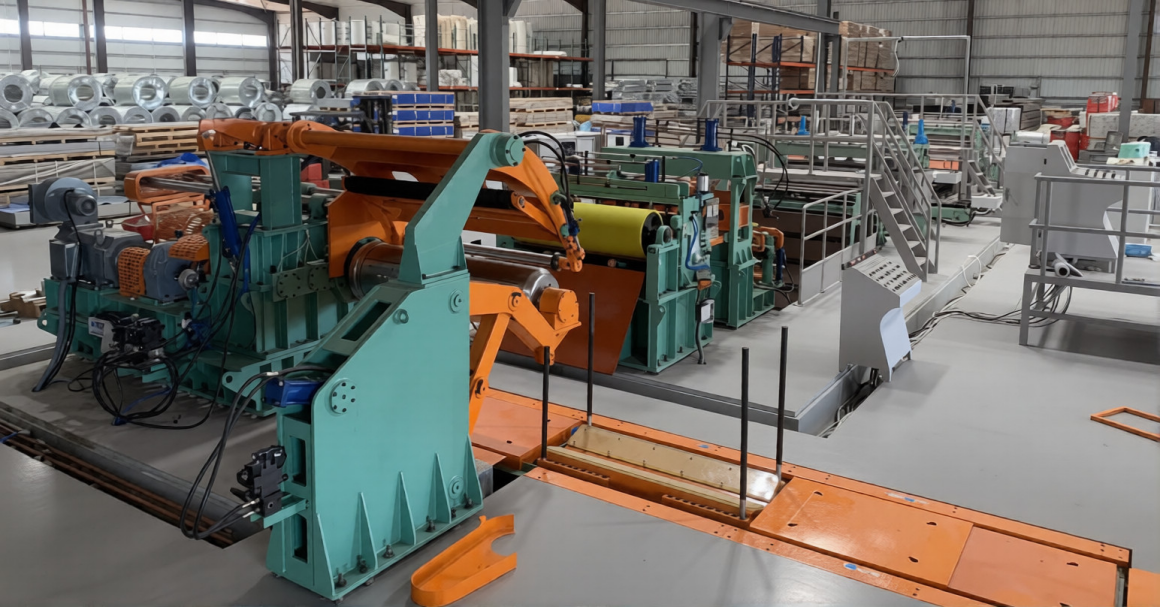

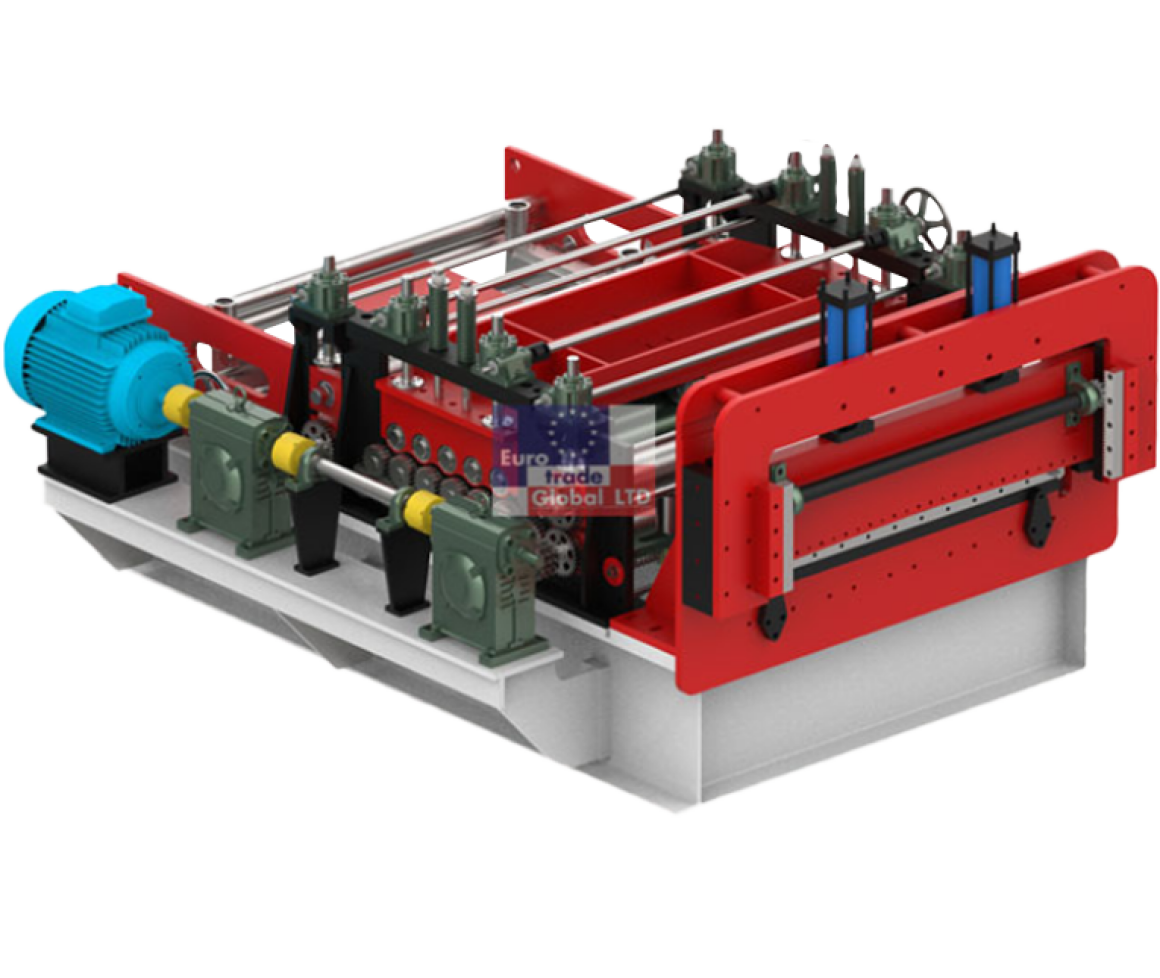

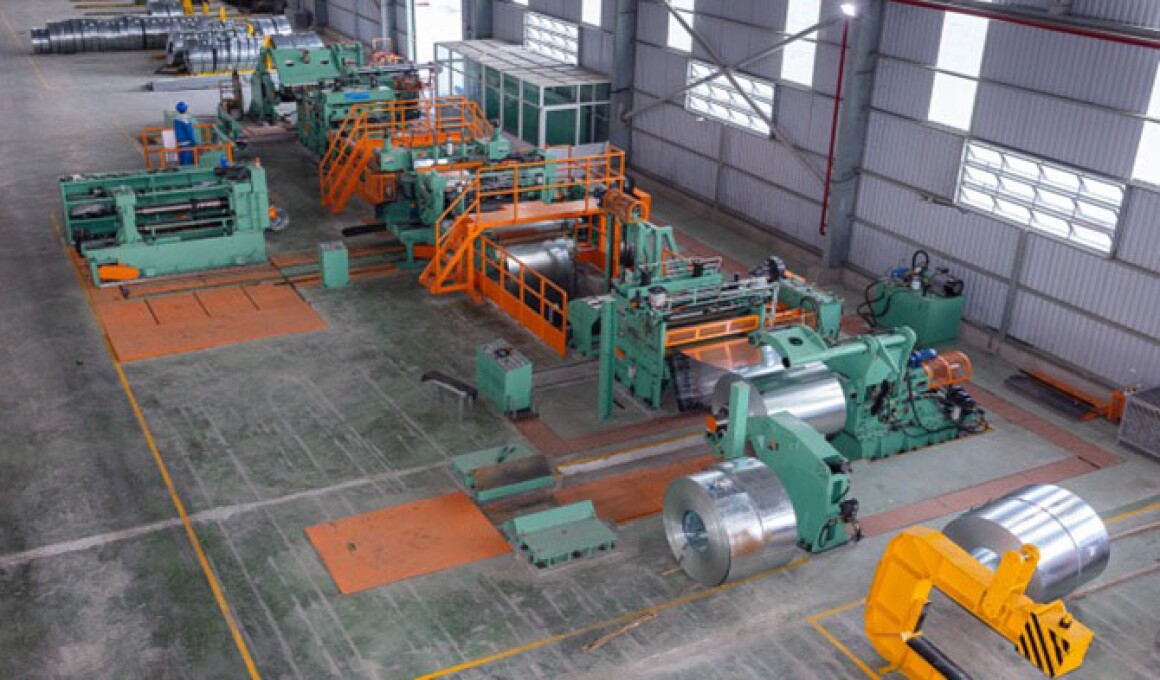

Линия для поперечной и продольной резки  — это промышленное оборудование, которое может выполнять обе функции: резку рулона материала на отрезки определенной длины (порезка по длине) и нарезку широкого рулона на более узкие полосы по его длине (продольная резка), что по сути позволяет производить как листы точного размера, так и полосы нужной ширины на одной машине в зависимости от требуемого применения; для достижения этой универсальности она часто объединяет в себе такие функции, как разматыватели, правильные машины, режущие лезвия и ножи продольной резки.
  • Марка компонентов
    PLS и сенсорная панель от SIEMENS – DELTA – MITSUBISHI – INVT
    Инвертор от FUJI – LS – DELTA – INVT
    Кодер: KUBLER– AUTONICS – OMROM
    Электродвигатель TOSHIBA – Япония или ABB – Швейцария
    Гидравлические компоненты YUKEN – YUCIYUKEN
    Серводвигатель и привод от DELTA – INVT
    Вырубной штамп SKD11 изготовлен на прецизионном станке с ЧПУ, термообработка 52-58HRC
    Ролики из стали С45, изготовленные на прецизионном станке с ЧПУ, с твердым хромовым покрытием (термообработка – опция)
  • Технические характеристики
    Модель CS-EH


    Мощность полной линии:
    32 кВт

    Вес полной линии:
    5,5 тонн

    Размер полной линии:
    Д=10 м; Ш=3,1 м; В=1,9 м

    Скорость формования:
    25-30 метров в минуту

    Роликовые станции:
    2

    Система трансмиссии:
    Электродвигатель и коробка передач

    Система резкии:
    Гидравлический цилиндр

    Система управления :
    PLS, HMI автоматически программируемый

    Толщина материала:
    0,12-0,8 мм (для резки)
    0,2-0,8 мм (для продольной резки)

    Ширина материала:
    1220 мм
    Ширина полосы:
    200-600 мм
    Количество полос:
    6
    Нож для резки:
    5 комплектов

    Предел текучести материала:
    G300 – G550 МПа (GI/PPGI, GL/PPGL)

    Идентификатор катушки рекойлера:
    30-150 метров

    Общая мощность моталки:
    1 тонна

Основные характеристики:
  • Автоматическая формовка и резка на любую длину с предварительно заданным количеством.
  • Сигнал обратной связи от энкодера, показывающий длину изделия.
  • Панель управления позволяет подсчитывать общую длину готового рулона.
  • Ролики изготовлены из легированной стали на прецизионном станке с ЧПУ и имеют твердое хромовое покрытие.
  • Вырубной штамп из стали SKD11, изготовленный на станке с ЧПУ, термообработка 55-60HRC.
  • Гидравлическая система оснащена системой охлаждения, что позволяет машине работать непрерывно от 20 до 22 часов в сутки.
