Производство электросварных труб — это сложный технологический процесс, включающий несколько последовательных этапов. Эти трубы широко используются в строительстве, нефтегазовой промышленности, машиностроении и других сферах благодаря своей прочности и надежности. Ниже представлены основные этапы этого процесса.
-
Марка компонентов
- ПЛК и сенсорная панель от SIEMENS – DELTA – MITSUBISHI – INVT Инвертор от FUJI – LS – DELTA – INVT
Кодер: KUBLER– AUTONICS – OMROM
Электродвигатель TOSHIBA – Япония или ABB – Швейцария
Гидравлические компоненты YUKEN – YUCIYUKEN
Серводвигатель и привод от DELTA – INVT
-
Технические характеристики
- Модель :
HK-S32
HK-S45
HK-S60
HK-S90
- Наружный диаметр круглой трубы в мм:
Ø12,7 ÷ Ø42,0
Ø12.7 ÷ Ø60
Ø19 ÷ Ø76
Ø32 ÷ Ø114
- Толщина круглой трубы в мм:
0,5 ÷ 2,0
0,6 ÷ 1,6
0,6 ÷ 2,5
1,0 ÷ 3,0
- Размер квадратной трубы в мм:
12x12~30x30
14x14~45x45
16x16~60x60
25x25~90x90
- Толщина квадратной трубы в мм:
0,5 ÷ 1,5
0,6 ÷ 1,2
0,6 ÷ 2,0
1,0 ÷ 2,5
- Размер прямоугольной трубы в мм:
9x13 ÷ 20x40
10x20 ÷ 30x60
25x50 ÷ 40x80
30x60 ÷ 60x120
- Толщина прямоугольной трубы в мм:
0,5 ÷ 1,5
0,6 ÷ 1,2
0,6 ÷ 2,0
1,0 ÷ 2,5
- Скорость фрезерования в м\мин:
30 ÷ 100
30 ÷ 100
30 ÷ 90
30 ÷ 70
- Длина сварной трубы в м:
4,0 ÷ 8,0
4,0 ÷ 8,0
4,0 ÷ 8,0
4,0 ÷ 8,0
- Мощность главного двигателя в кВт:
110
2x(55кВт)
160
2x(110кВт)
- Высокочастотная мощность в кВт:
150
150
200
250
- Размеры машины (Ш x В x Д) в м:
4,0x3,5x48,2
4,0x3,5x48,2
5.0x3.5x55
5.1x3.5x62.5

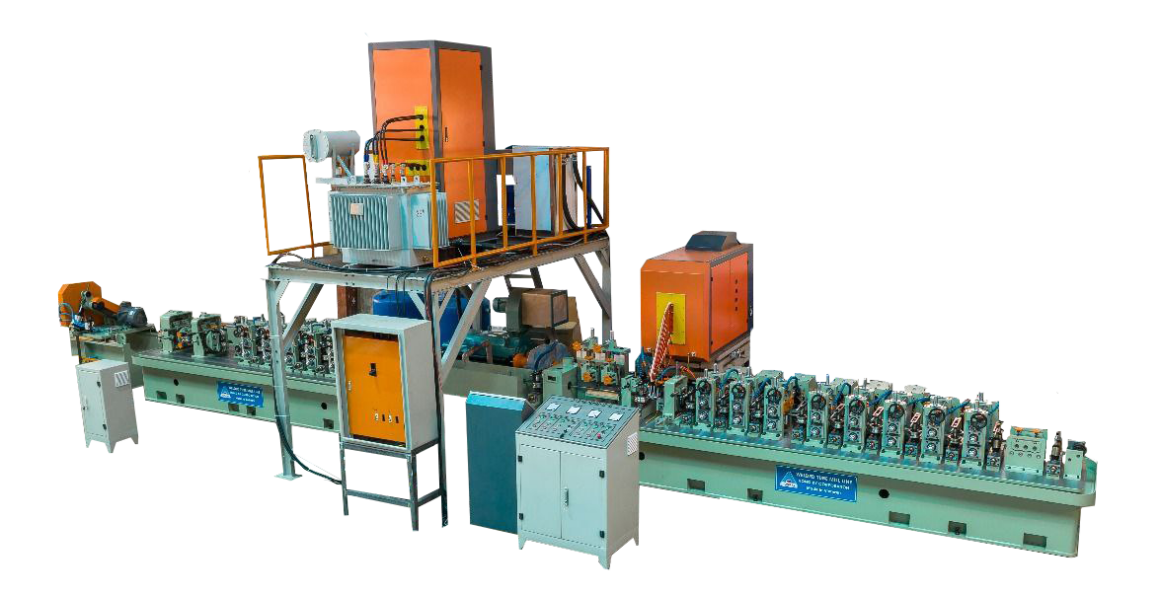

Основные компоненты:
-

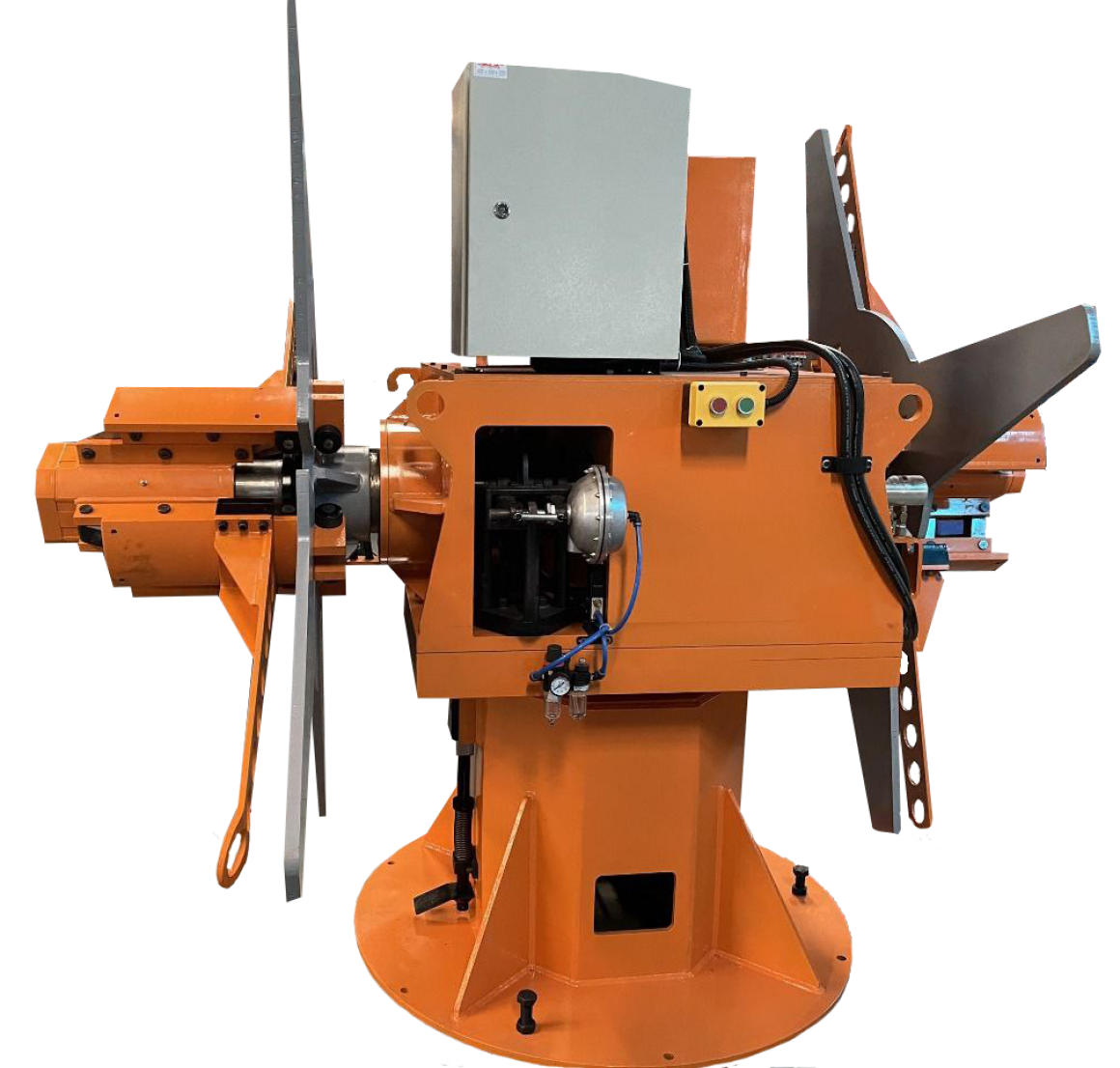

Разматыватель
-
Машина для стыковой сварки и резки/ Устройство для распыления цинка
-
Входное устройство-1
-
Входное устройство-2
-
Входное устройство-3
-
Горизонтальный накопитель
-
Выходное устройство-1
-
Выходное устройство-2
-

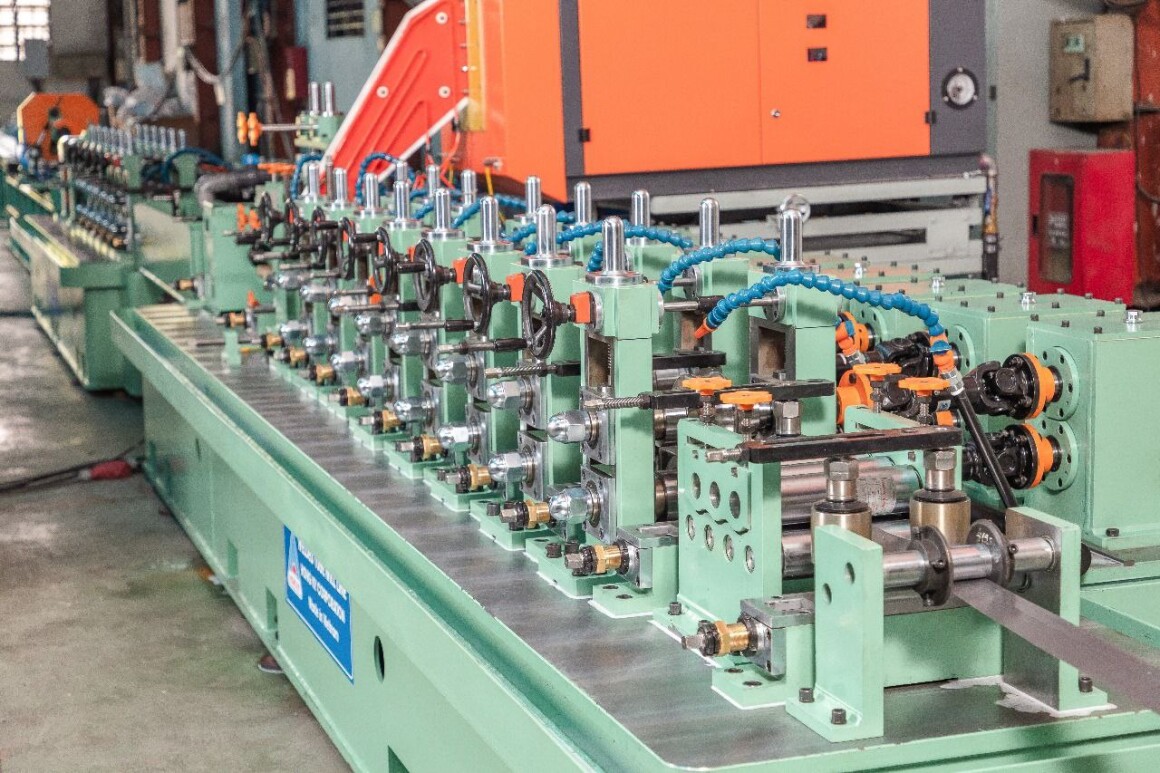

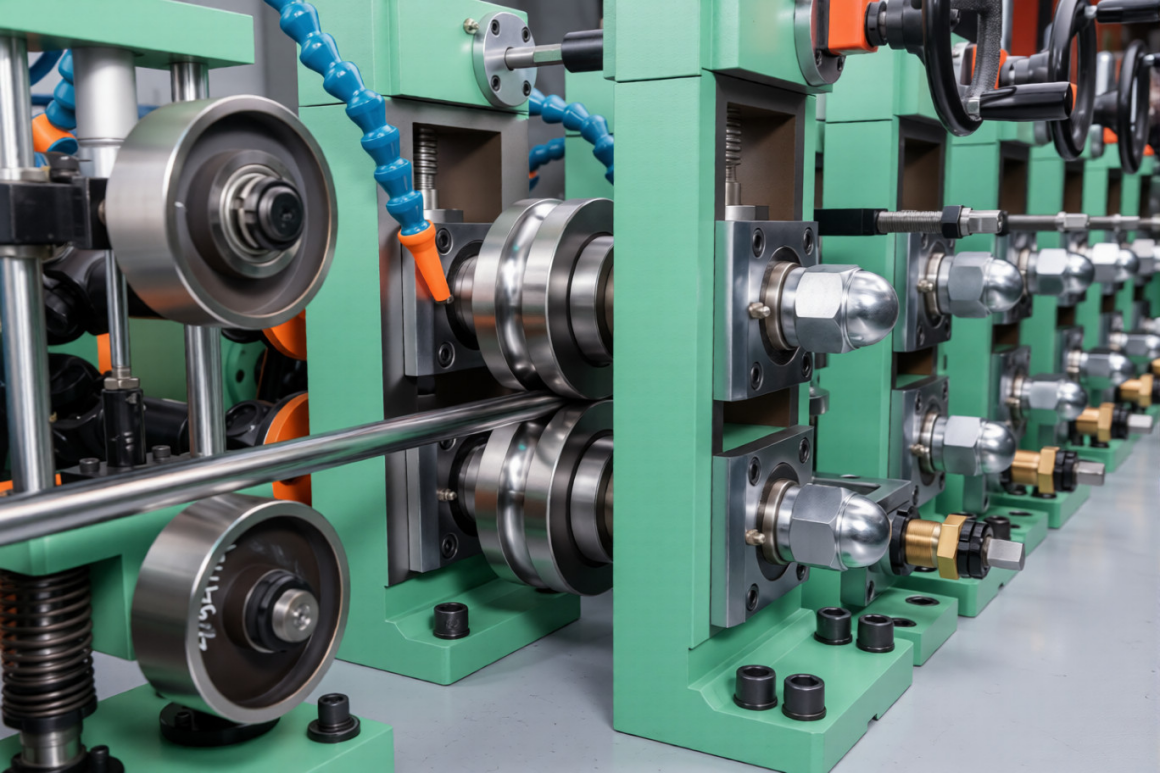

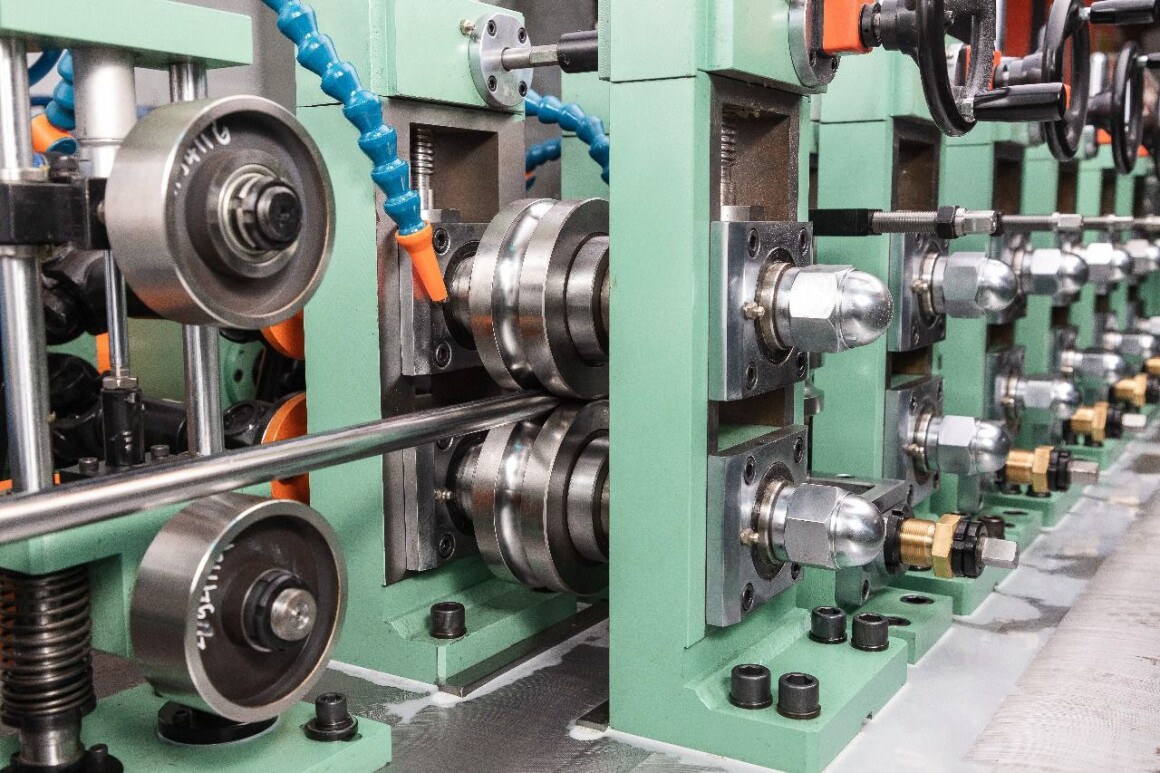

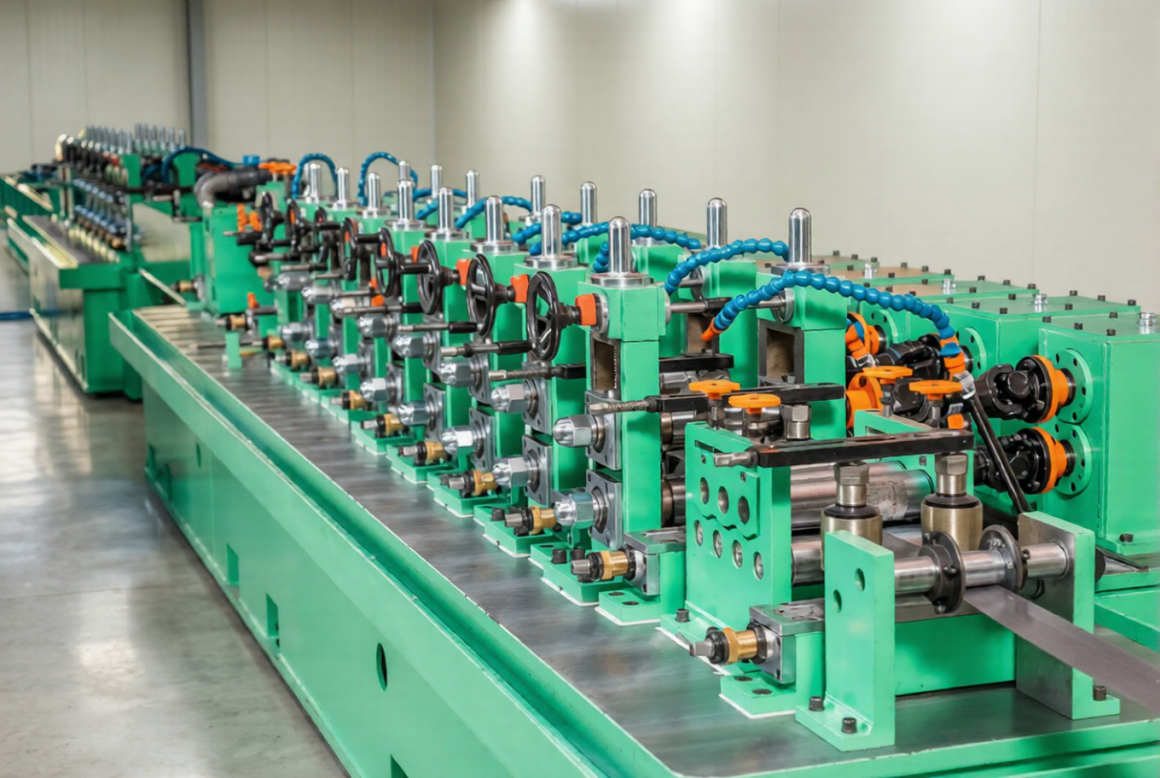

Формовочная машина
-
Высокочастотный сварочный аппарат
-
Охлаждающий бак
-
Калибровочная машина
-
Пила горячей резки
-
Выходной стол
