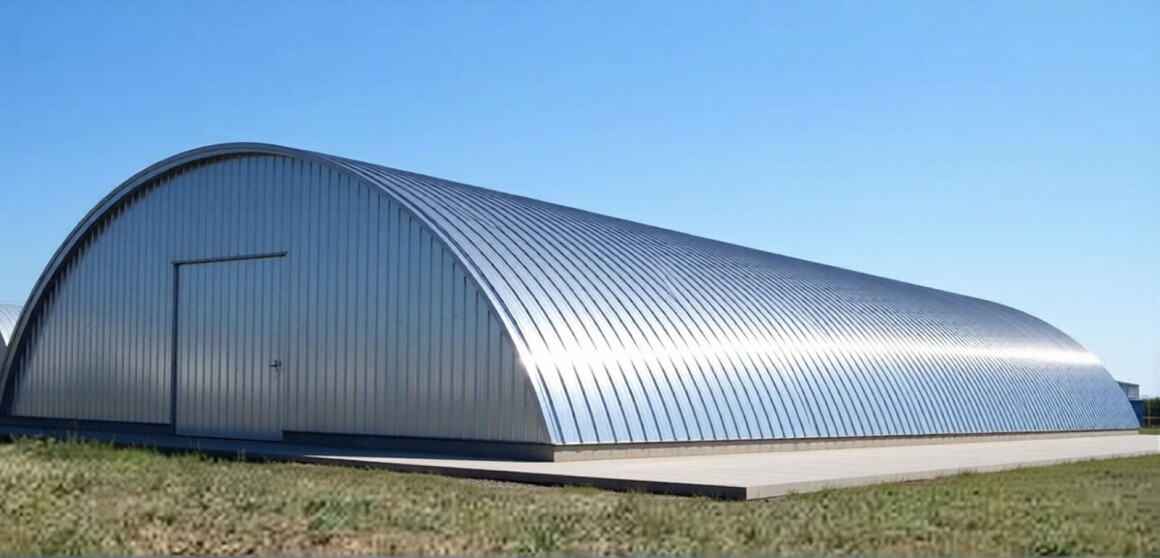

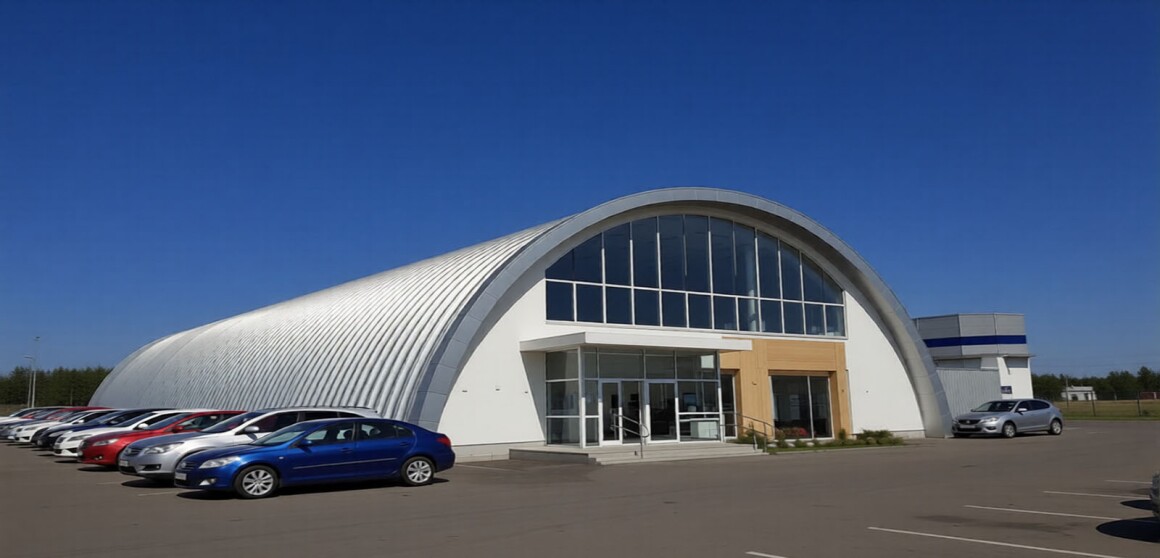

Компания Eurotrade Global Ltd предлагает оборудование для создания металлических бескаркасных ангаров — это здания, представляют собой современные конструкции которые не содержат традиционного каркаса из колонн и балок. Вместо этого основой служит металлический каркас из арок, он обеспечивают прочность и устойчивость конструкции. Такие ангары широко применяются для складов, производственных помещений, сельскохозяйственных построек и других целей, таких как хранение, производство, спортивные мероприятия и многое другое. Их популярность объясняется простотой монтажа, большим простором и отличными эксплуатационными характеристиками. Для их строительства требуется специальное оборудование и инструменты.
Компания предлагает как стационарное так и мобильное оборудование, ниже приведу пример мобильной версии, так как в контексте строительства металлических бескаркасных ангаров мобильное оборудование обеспечивает гибкость, скорость и возможность работы в различных условиях, включая удалённые или труднодоступные места.
Компания предлагает как стационарное так и мобильное оборудование, ниже приведу пример мобильной версии, так как в контексте строительства металлических бескаркасных ангаров мобильное оборудование обеспечивает гибкость, скорость и возможность работы в различных условиях, включая удалённые или труднодоступные места.
-
Общие технические характеристики производственной линии
Общая:
Скорость подачи: 0-30 м / мин
Скорость изгиба: 0-30 м / мин
Способ производства:
Мощность: прибл. 50 кВт
Разматыватель:
Тип: Гидравлический с оправкой
Привод: Мотор-редуктор переменного тока; около 5,5 кВт, с частотной регулировкой
Вес рулона: 10 тонн
Ширина рулона: 1000 мм
Наружный диаметр рулона: приблизительно 1300 мм
Внутренний диаметр рулона: 480-620 мм (регулируется)
Прижимной вал:
Тип: Гидравлический цилиндр
Формовка рулона m/c
Количество ступеней: прибл. 15
Количество приводов: 3
Материал вала: Ck45
Материал рулона: 42CrMo4
Длина: прибл. 9600 мм
Ширина: прибл. 1500 мм
Подающее устройство:
Тип: Подающие ролики с приводом от двигателя с регулируемыми по ширине направляющими;
Ширина подачи: 1000 мм
Плоские ножницы:
Для резки металлического листа по длине перед профилированием.
Прочная стальная конструкция с гидравлическим цилиндром.
Тип: Гидравлическая резка
Способ резки: В режиме остановки и продолжения
Допустимая толщина: стальной лист толщиной 1,0 – 1,5 мм
Ширина резки: 1000 мм
Гидравлический блок:
Мощность: около 7,5 кВт
Номинальное давление: прибл. 200 бар
Емкость бака: прибл. 150 л
Система управления роллформингом:
Тип: ПЛК с панелью управления
Источник управления: 24 В постоянного тока (в соответствии со спецификациями заказчика)
Мощность: 3 х 400 В переменного тока; 50 Гц; прибл. 50 кВт
(В соответствии со спецификациями заказчика)
Поворотный блок:
Тип: 3 – осевой
Количество ступеней: 3
Количество регулировочных приводов: 1
Количество тяговых приводов: 1
Материал вала: Ck45
Материал рулона: 42CrMo4
Длина: прибл. 1900 мм
Ширина: прибл. 900 мм
Система управления изгибом:
Тип: ПЛК с панелью управления
Источник питания: 24 В постоянного тока (в соответствии со спецификациями заказчика)
Мощность: 3 x 400 В переменного тока; 50 Гц; прибл. 15 кВт
(В соответствии со спецификациями заказчика)
Устройство для закатки швов:
Автоматическое устройство для закатки профилей со стоячим швом. Приводимое в действие электродвигателем.Тип: Электрическое
Количество закатывающих роликов: 3 пары
Скорость закатки: приблизительно 10/20 м/мин -
Технические характеристики сырья
Качество материала: STE 280, STE 320 в соответствии с DIN EN 10346 оцинкованный, оцинкованный и дополнительно покрытый.
Толщина материала: от 1,0 до 1,5 мм
Ширина материала: 1000 мм
-

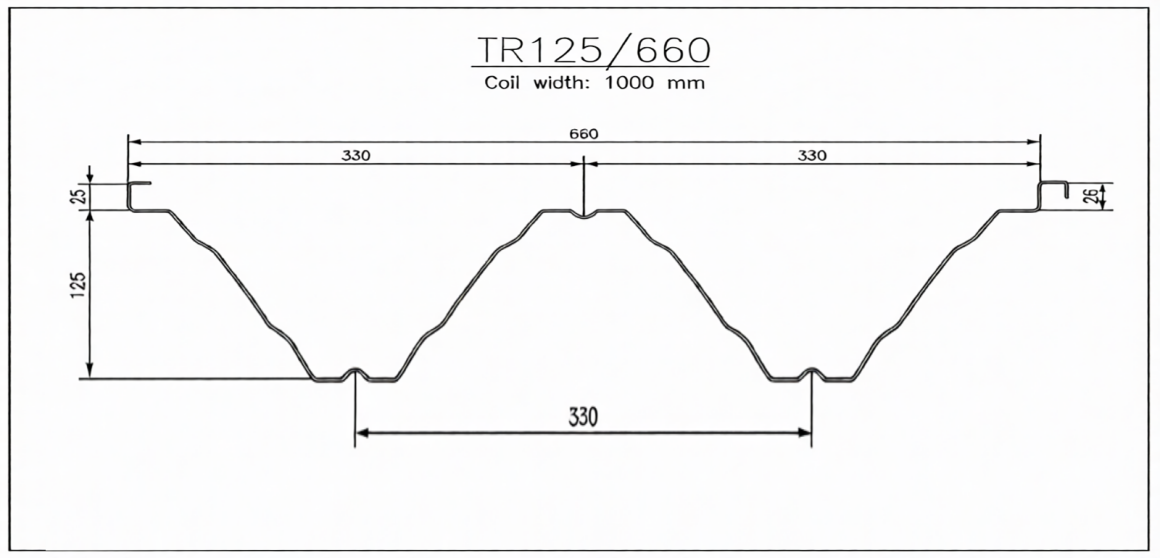

Технические характеристики профилей:
Технические характеристики прямых профилей:
Ширина катушки: 1000 мм
Толщина катушки: 1,0-1,5 мм
Моя длина: приблизительно 100 мм
Максимальная длина: длинная
Технические характеристики криволинейных профилей:
Толщина материала:
1,00 мм ~ 25 000 мм
1,10 мм ~ 20 000 мм
1,25 мм ~ 15 000 мм
1,50 мм ~ 10 000 мм
Основной состав оборудования:
-

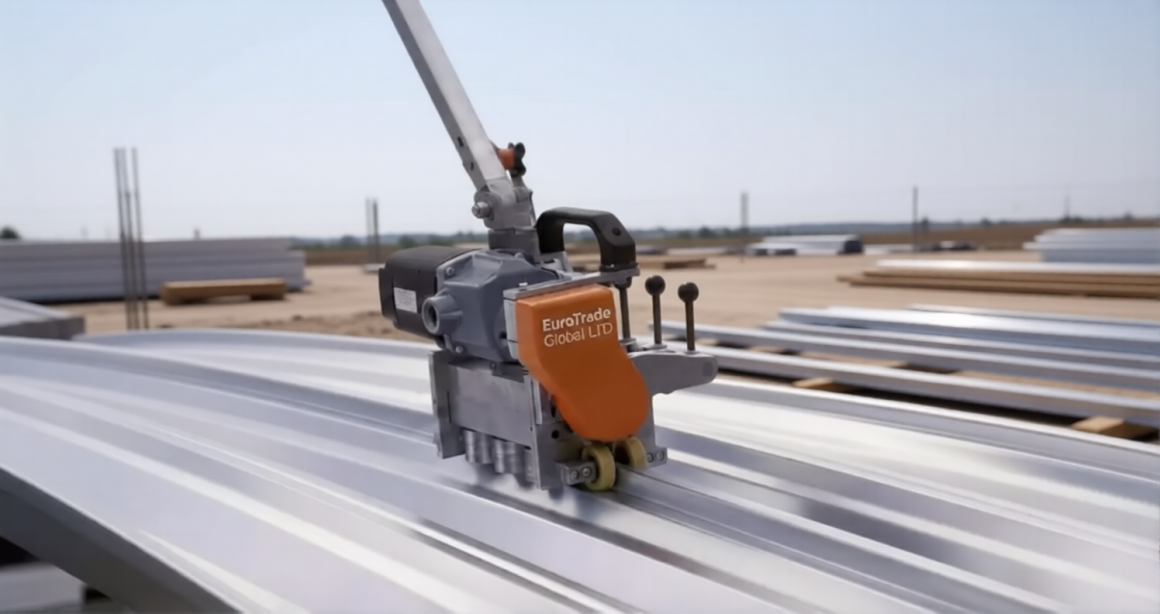

Устройство для закатки швов:
На строительной площадке арка собирается из отдельных полукруглых частей, скрепляемых между собой специальной машиной, обеспечивая 100% герметичность ангара -

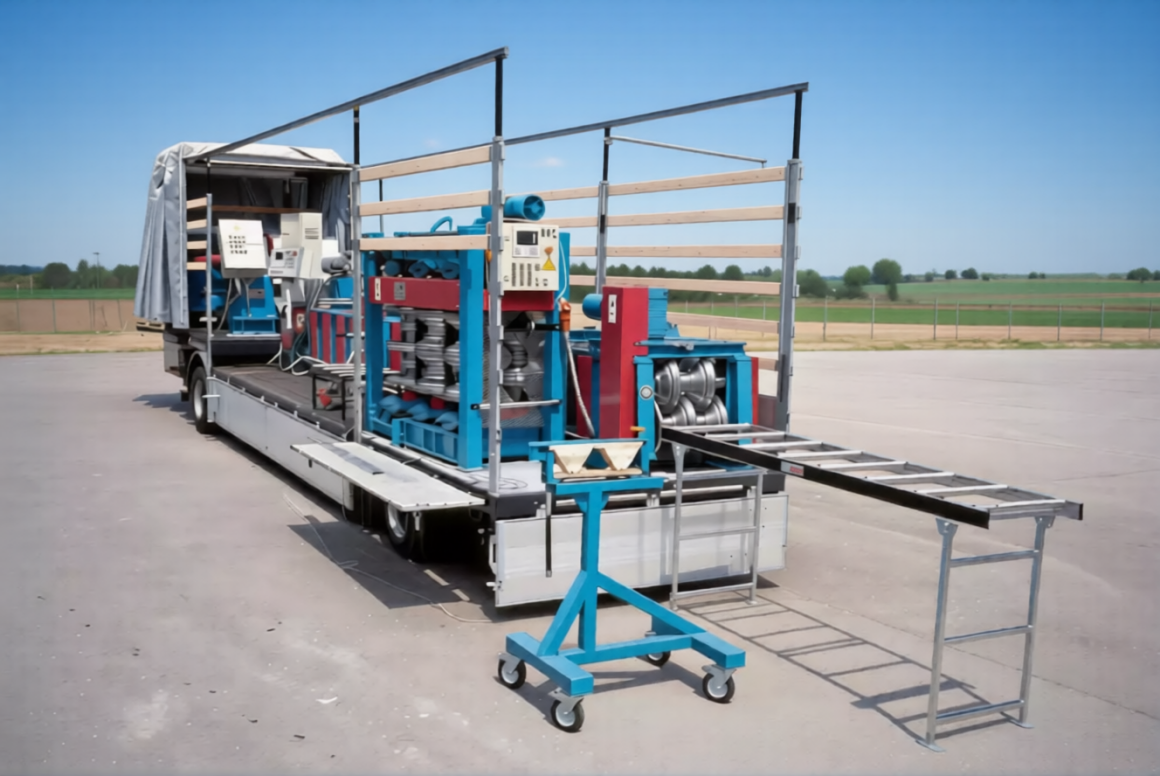

Автомобильный прицеп:

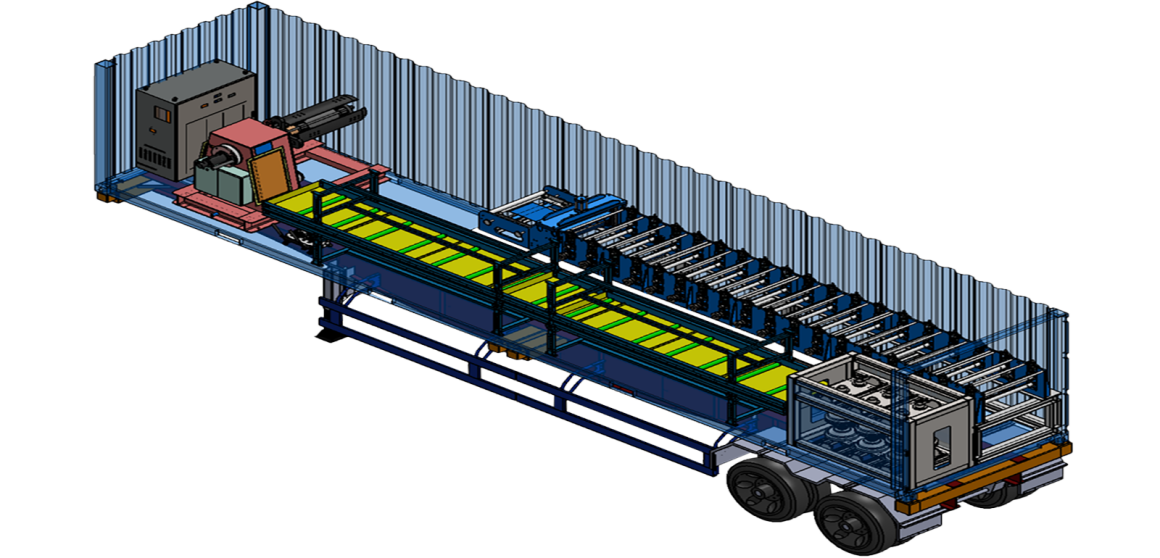

Специально модифицированный прицеп или 40-футовый контейнер усиленный, пригодный для установки оборудования. Предназначен для изготовления самонесущих арочных сводов
для свободных пролетов длиной более 30 м -

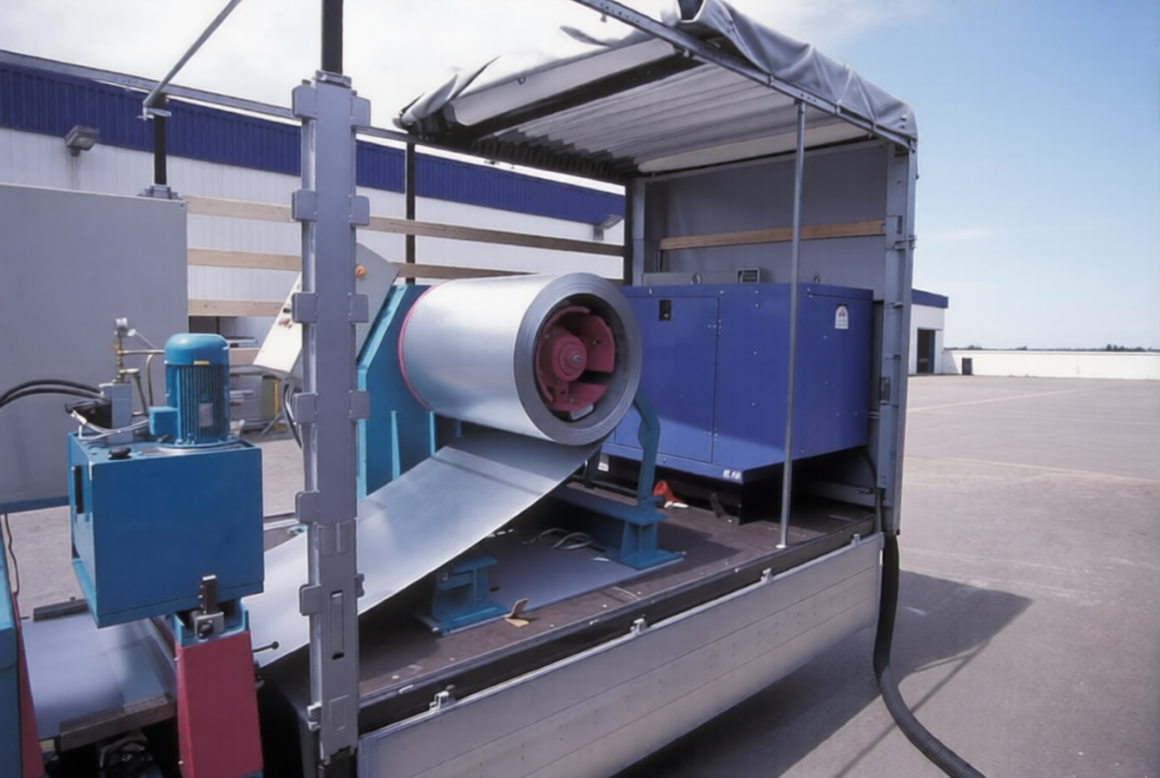

Разматыватель:
Оснащенный прижимным валом -
Устройство для нарезки листов:
Специальное оборудование для нарезки листов -
Гидравлический блок
-

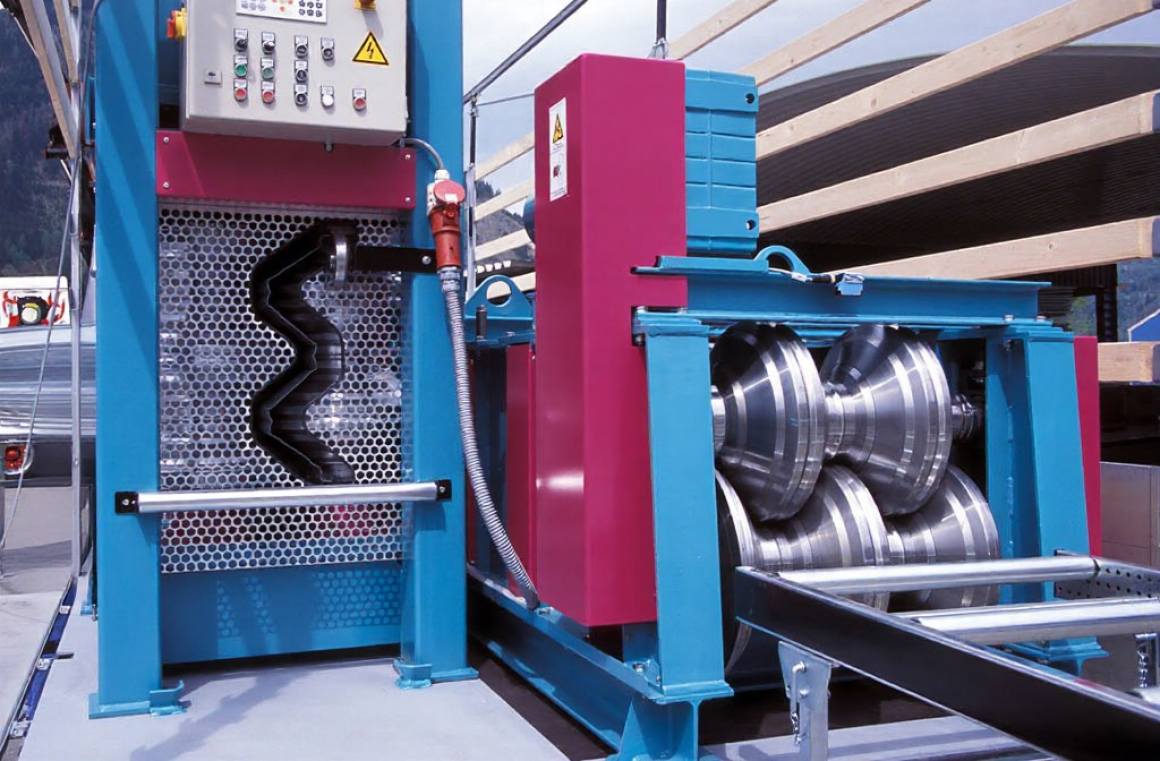

Устройство для формовки рулонов и гибочный станок:
Это оборудование установленно на прицепе, позволяет в любое время осуществлять производство на различных площадках. -
Система управления формовки рулонов
-
Устройство для изгиба:
Включает в себя так же и систему управления изгибом
