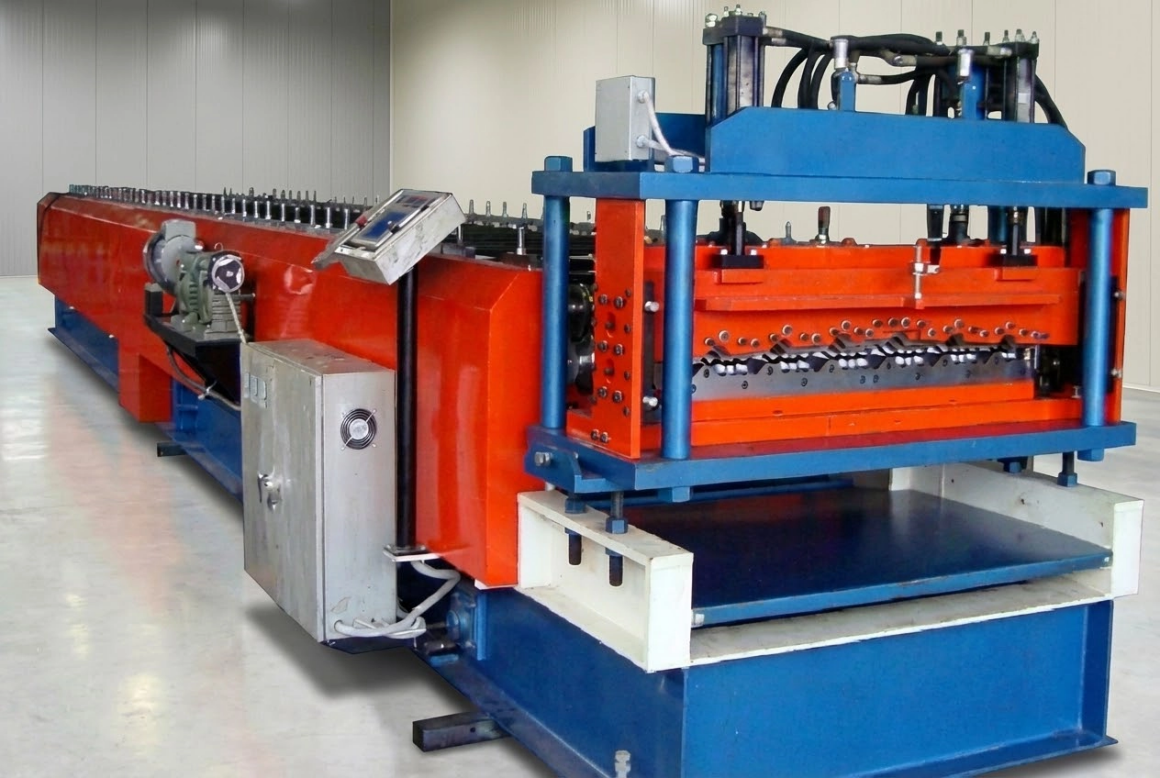

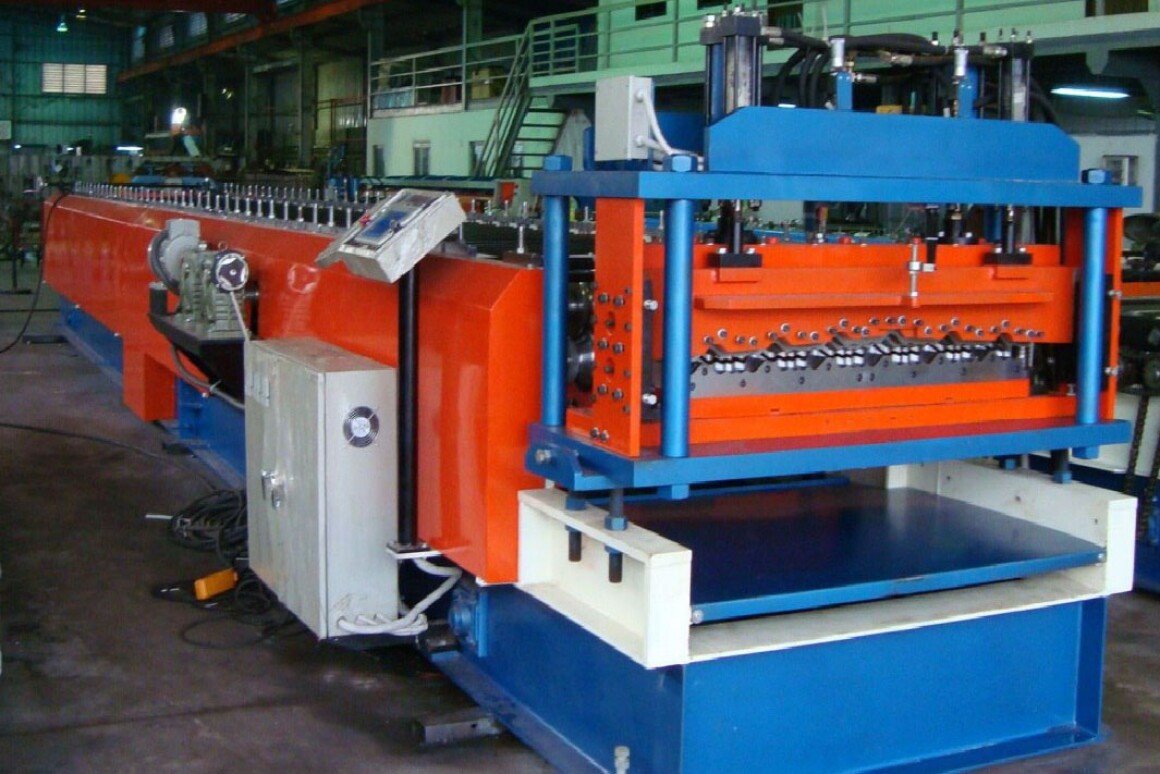

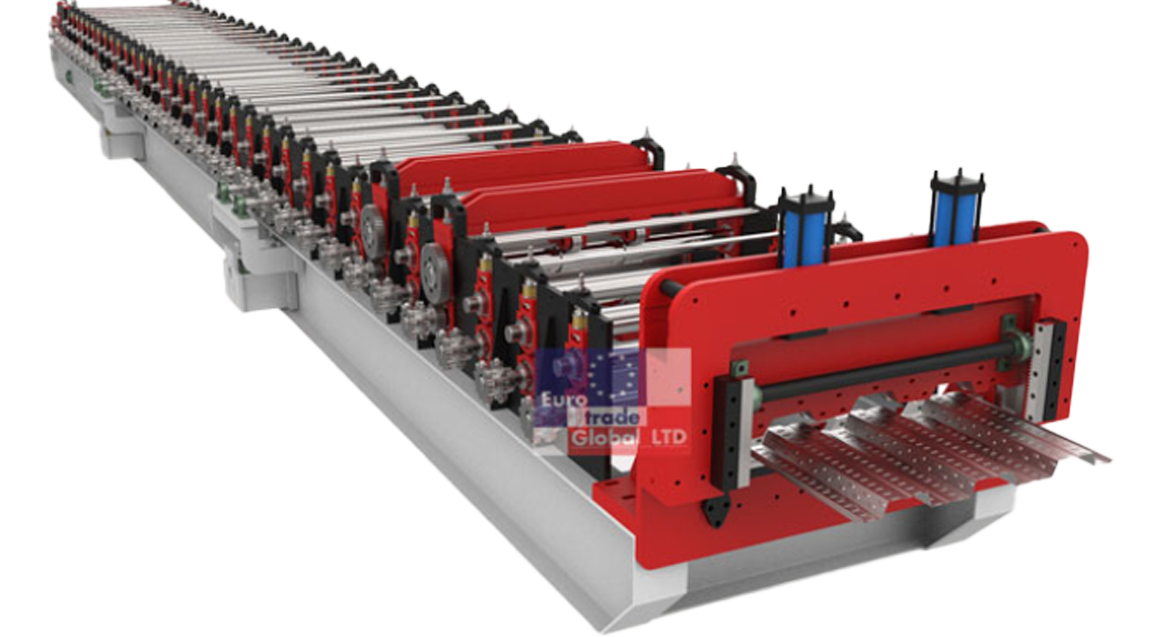

Профилегибочная машина для настила

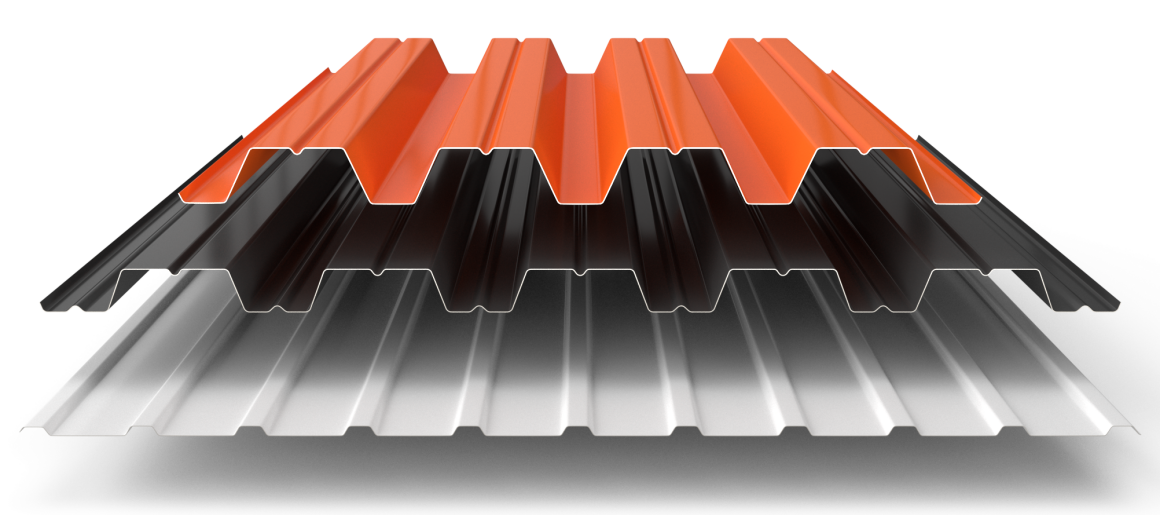

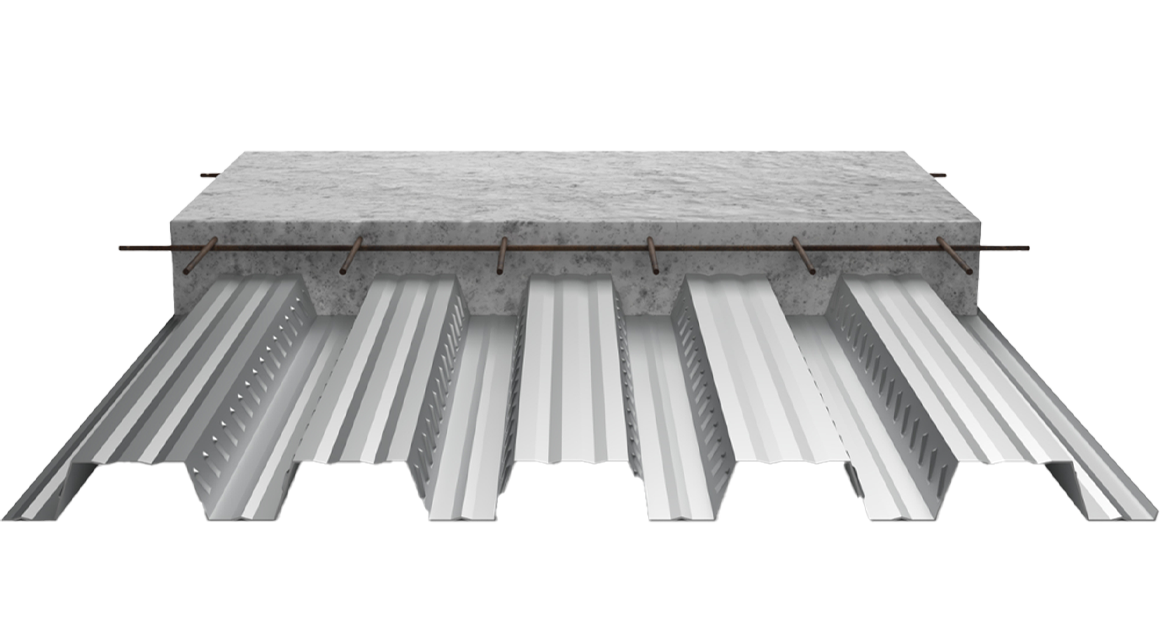

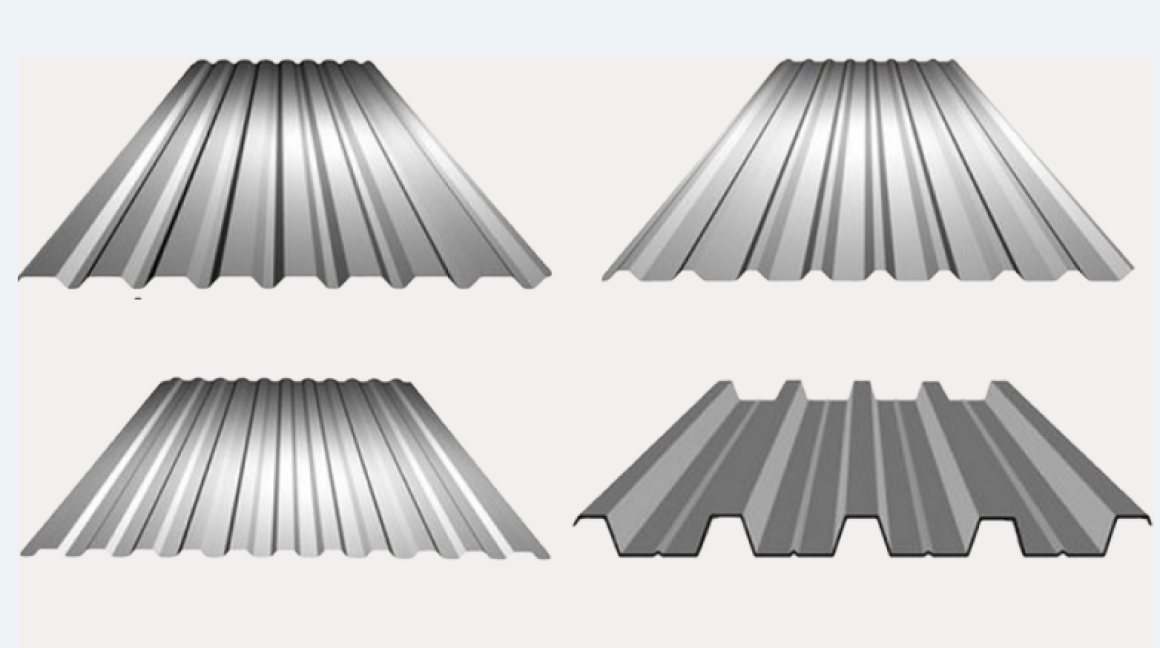

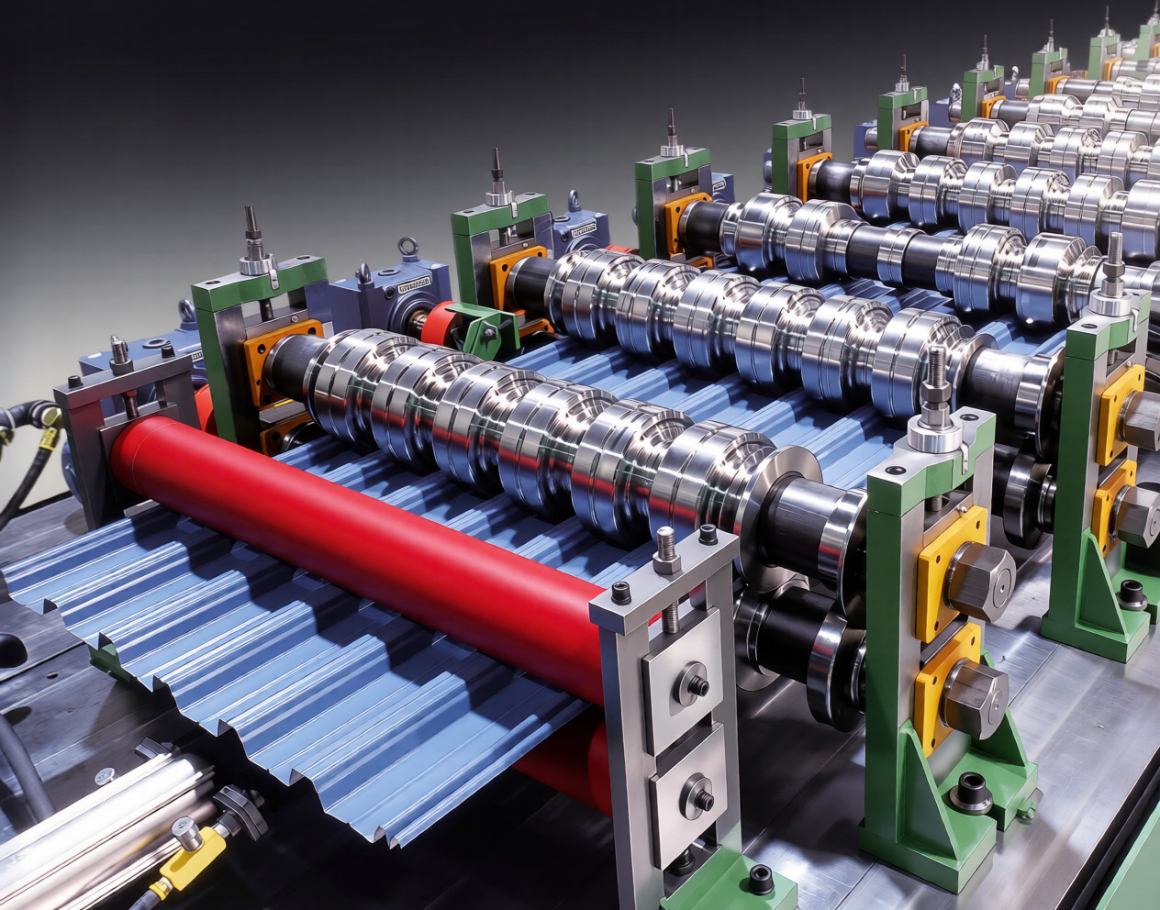

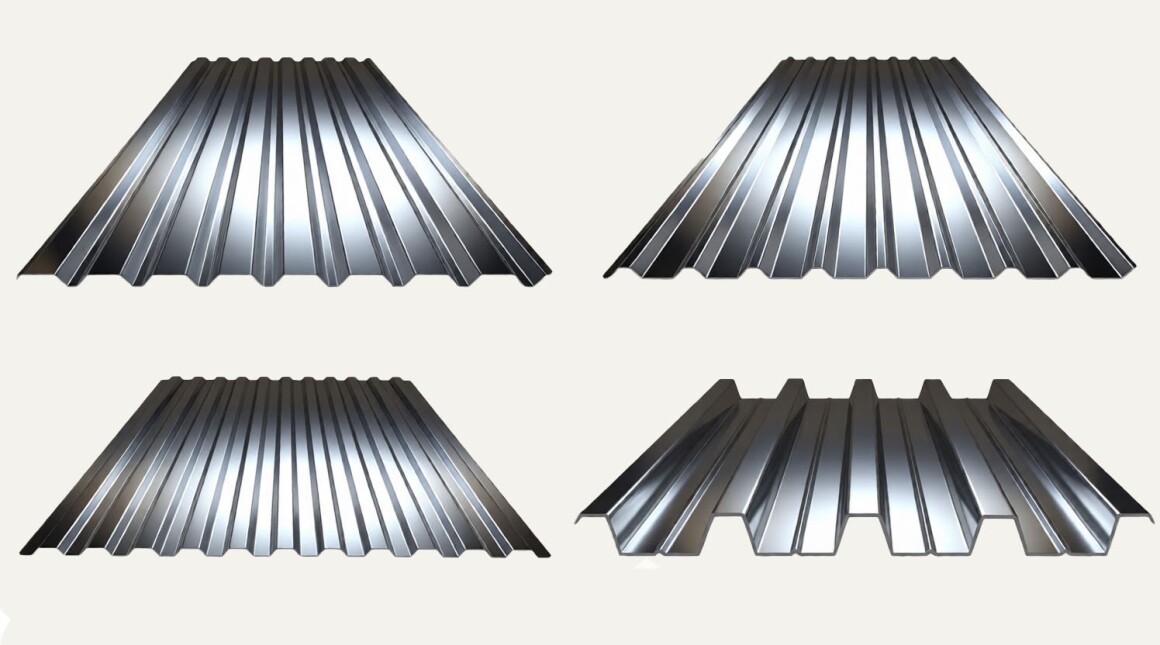

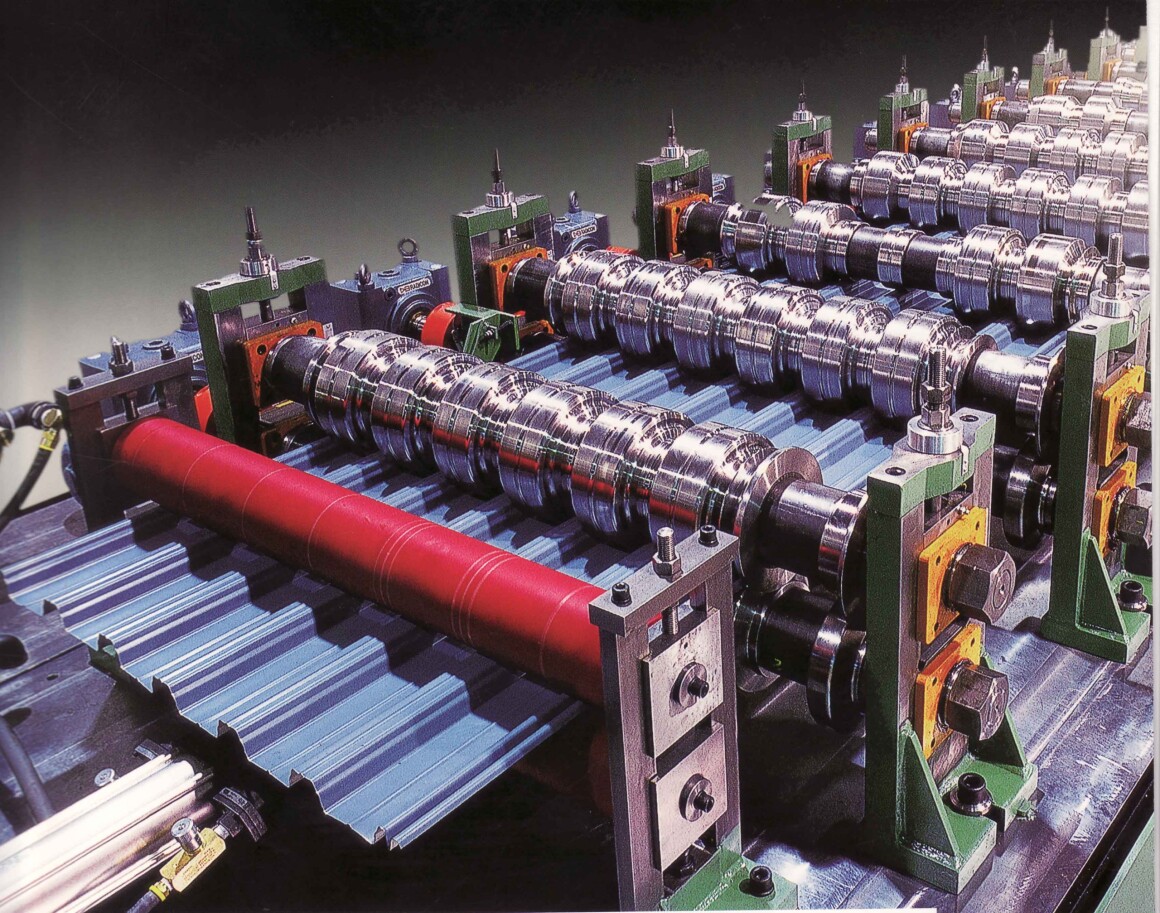

Профилегибочная машина для кровли/настила — это высокоточная, полностью автоматизированное оборудование, специализированное оборудование, которое формирует рулонную сталь различной толщины в непрерывные изделия для настила-пола определённой формы и размера, предназначенная для эффективного и точного производства различных типов металлических кровельных листов, перфорированных решеток и т. п. , которые применяются в конструкциях полов, кровельных системах и проектах дорожного покрытия. Принцип работы — подача материала через последовательность прокатных клетей, каждая из которых постепенно сгибает материал ближе к желаемому профилю. После формования детали разрезаются на заданные длины и укладываются для упаковки. Есть машины разных модификаций, как подешевле, так и более оснащенные дополнительными модулями , которые улучшают и ускоряют работу! Ниже приведены примеры формовки, но это далеко не все виды.
-
Марка компонентов• Гидравлические компоненты YUKEN – Япония
• Энкодеры KUBLER – AUTONICS – OMROM
• Электродвигатель TOSHIBA – Япония или ABB – Швейцария
• ПЛК и сенсорная панель от SIEMENS – DELTA – MITSUBISHI – INVT
• Гидравлические компоненты YUKEN – YUCIYUKEN
• Коробка передач из Тайваня
• Вырубной штамп SKD11 изготовлен на прецизионном станке с ЧПУ,термообработка 52-58HRC
• Ролики из стали C45 изготовлены на прецизионном станке с ЧПУ,с твердым хромовым покрытием (термообработка – опция) -
Технические характеристикиМодель FD-EH
Трансмиссия:
22 – 45 кВт– Мотор-насос: 11 – 15 кВт
Вес машины:
20 – 25 тонн
Измерение :
Д = 12-22м ; Ш = 2,1 м; В = 1,9 м
Роликовые станции:
32 – 42
Скорость формования:
22-25 миль в минуту
Система трансмиссии:
Электродвигатель и коробка передач
Профиль – Резка :
Гидравлический цилиндр
Система управления:
PLS, HMI автоматически программируемый
Толщина материала: 0,7–1,6 мм
Ширина материала:
1200–1250 мм
Предел текучести материала :
G350 – G550 МПа (GI/PPGI, GL/PPGL)
Основные характеристики:
-
Автоматическая формовка и резка любой длины по заданному количеству
-
Автоматически подает сигнал о необходимости предварительной нарезки до завершения заказа
-
Обратная связь от энкодера, показывающая текущую длину изделия.
-
Панель управления позволяет подсчитывать общую длину готового рулона.
-
Ролики изготовлены из легированной стали на прецизионном станке с ЧПУ и имеют твердое хромовое покрытие, достигающее твердости 45-48HRC.
-
Вырубной штамп из стали SKD11, изготовленный на станке с ЧПУ, термообработка 55-60HRC.
-
Валики для тиснения: S48 – 52C, изготовленные на прецизионном станке с ЧПУ, термообработка с твердым хромированием, твердость 50-55HRC
-
Гидравлическая система оснащена системой охлаждения, что позволяет машине работать непрерывно от 20 до 22 часов в сутки.
